Počitniška izdelava radijskega sprejemnika

Počitnice so kot nalašč za izvedbo kakšnega učno-zabavnega projekta z otroci. Tokrat sva se s sinom lotila izdelave AM/FM radijskega sprejemnika z oznako CF210SP in nekoliko nenavadnim imenom Paeansonic.

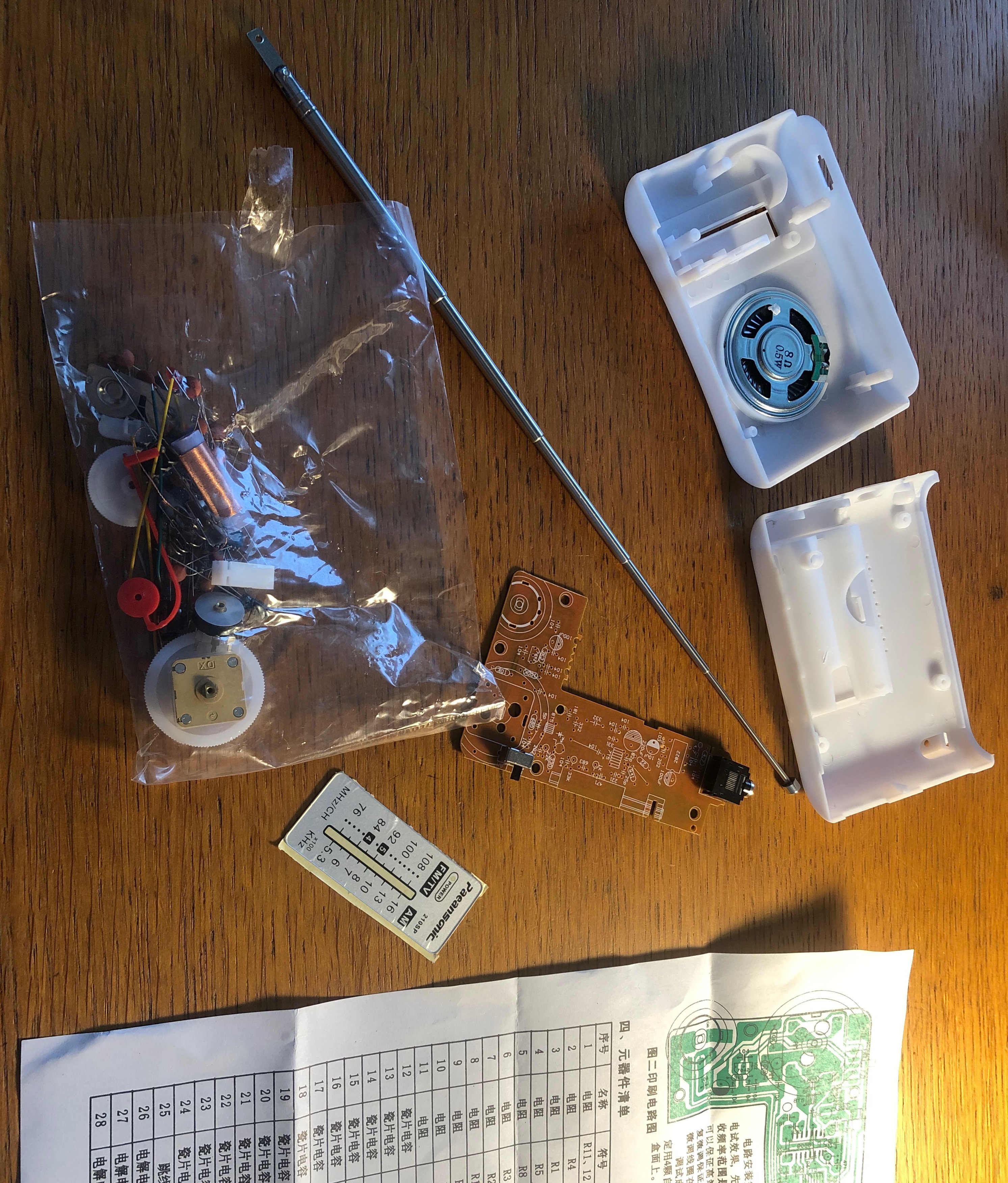

Kit za izdelavo radijskega sprejemnika

Kit za izdelavo radijskega sprejemnika.

V osnovi gre za kit, ki ga za okrog 4 EUR preko spleta kupimo v priljubljeni kitajski trgovini (pozor, na izdelek bomo čakali kar nekaj tednov), vsebuje pa PCB ploščico, elemente ter plastično ohišje s čimer si sestavimo svoj radijski sprejemnik.

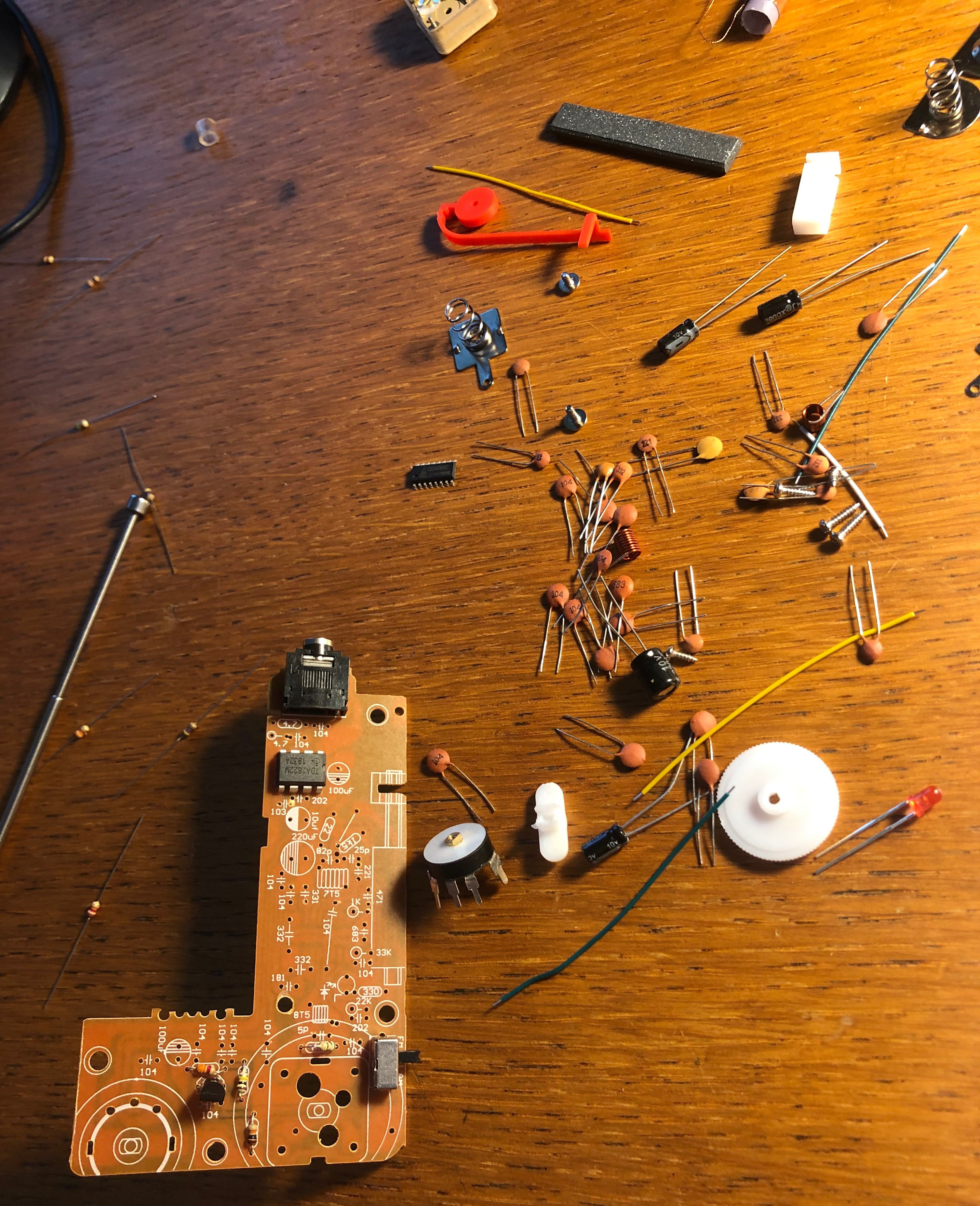

Kit je pripravljen na sestavljanje

Kit je pripravljen na sestavljanje.

Kitu je priložena tudi precej skopa dokumentacija, ki je za povrh še v kitajščini, vendar je radio dovolj enostaven, da se z malo pomoči na internetu lahko znajdemo.

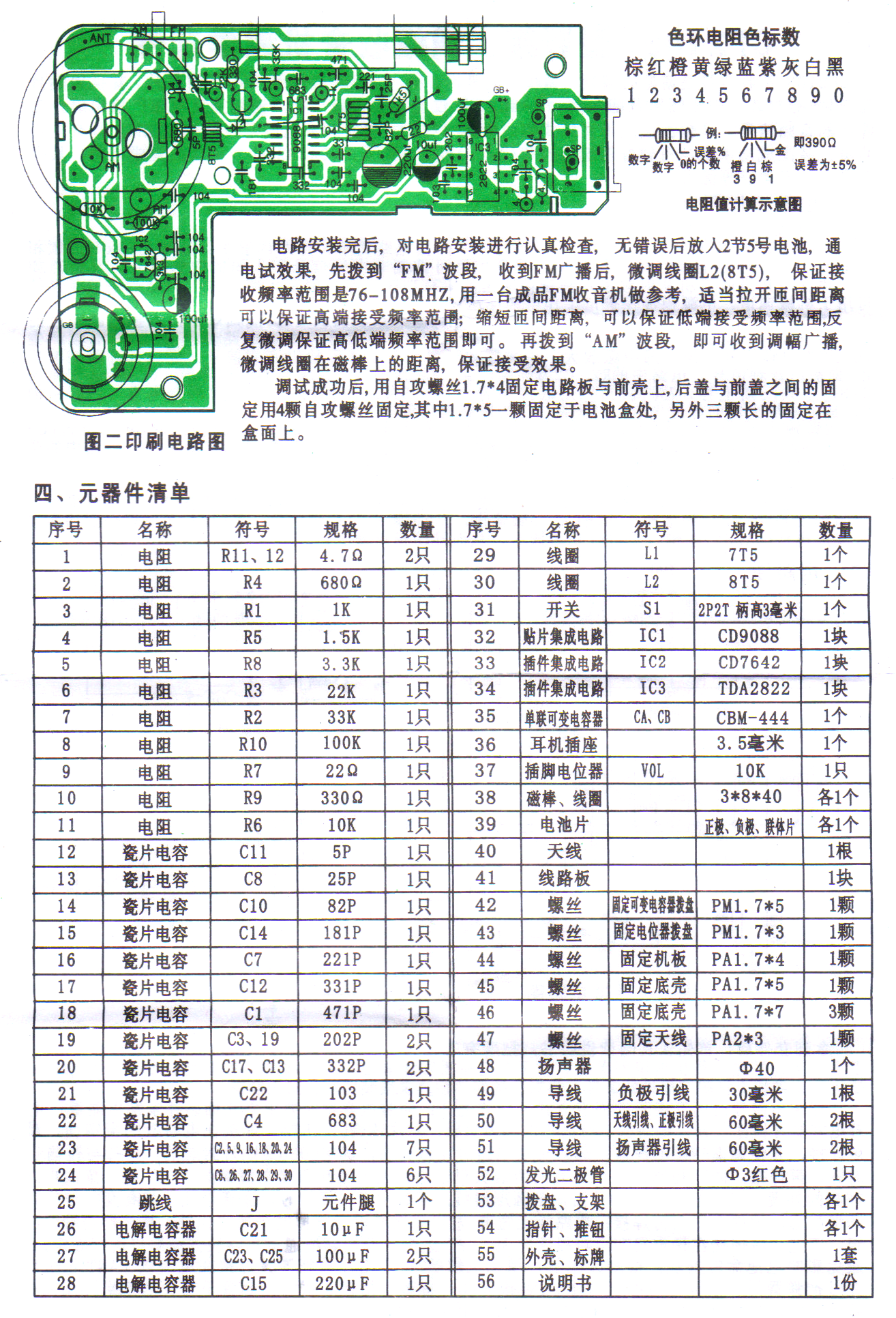

Dokumentacija je žal samo v kitajščini...

Dokumentacija je žal samo v kitajščini...

Elemente je seveda na tiskano vezje (PCB) potrebno prilotati, zato doma potrebujemo spajkalnik. Lotanje je enostavno, edini malenkost zahtevnejši del, je lotanje čipa CD9088 na spodnji strani ploščice, vendar le pogumno - navedeni radio so z nekaj pomoči sposobni sestaviti že osnovnošolci v drugem triletju osnovno šole.

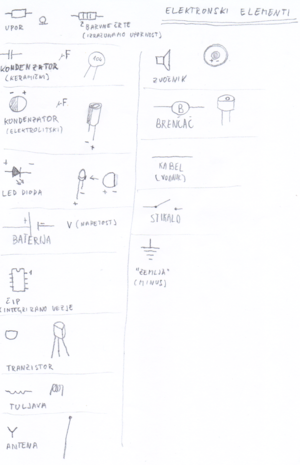

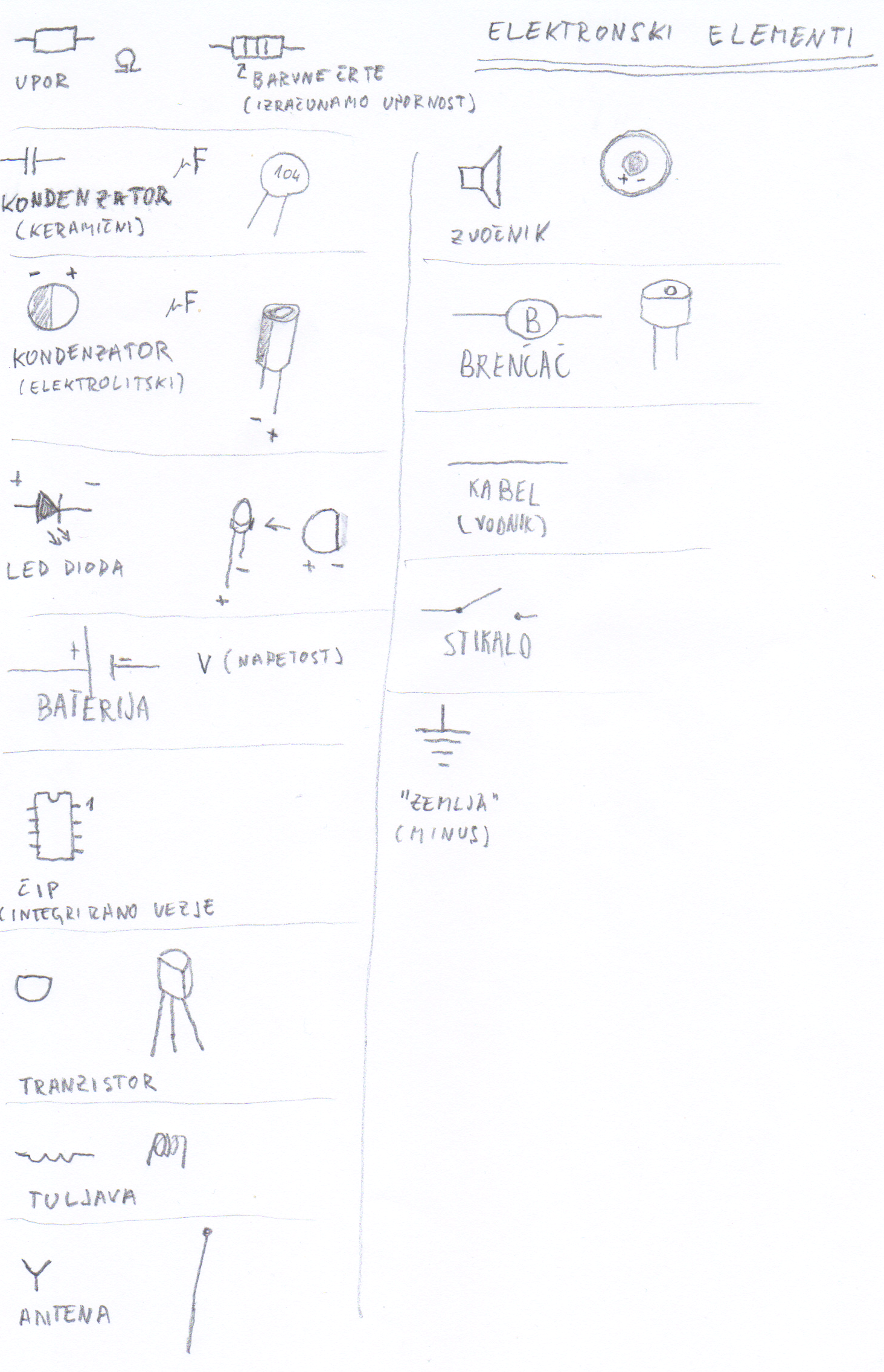

Pomoč pri razumevanju oznak elementov

Pomoč pri razumevanju oznak elementov.

Prvi korak je seveda nameščanje elektronskih elementov na tiskano vezje. Otroka pri tem lahko naučimo kakšne so oznake različnih elektronskih elementov. Tako spoznajo oznake za upore, keramične in elektrolitske kondenzatorje (in pri tem izvedo, da je pri slednjih pomembna polariteta, torej “plus in minus”), tranzistorje, LED diode, tuljave in integrirana vezja (“čipe”). Razložimo jim lahko kaj je upornost ter kako s pomočjo barvnih oznak na uporih izračunamo kakšna je njihova nazivna upornost, oziroma kako si lahko pri tem računanju pomagajo z internetom.

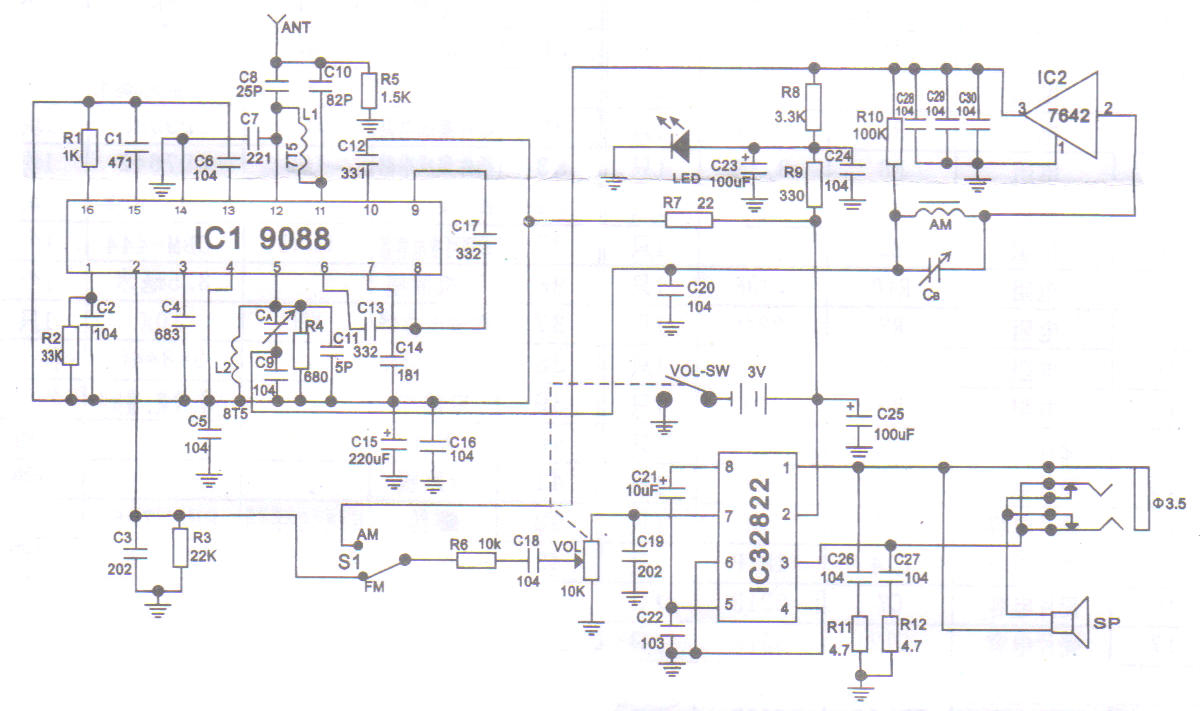

Shema radia

Shema radia.

Pri sestavljanju si pomagamo z branjem oznak na elektronskih elementih, pri elementih, kjer je pomembna polariteta (elektrolitski kondenzatorji, LED dioda) pa pazimo, da elemente pravilno obrnemo. Prav tako je treba paziti na pravilno obračanje integriranih vezij in tranzistorja.

Sledi lotanje oz. spajkanje.

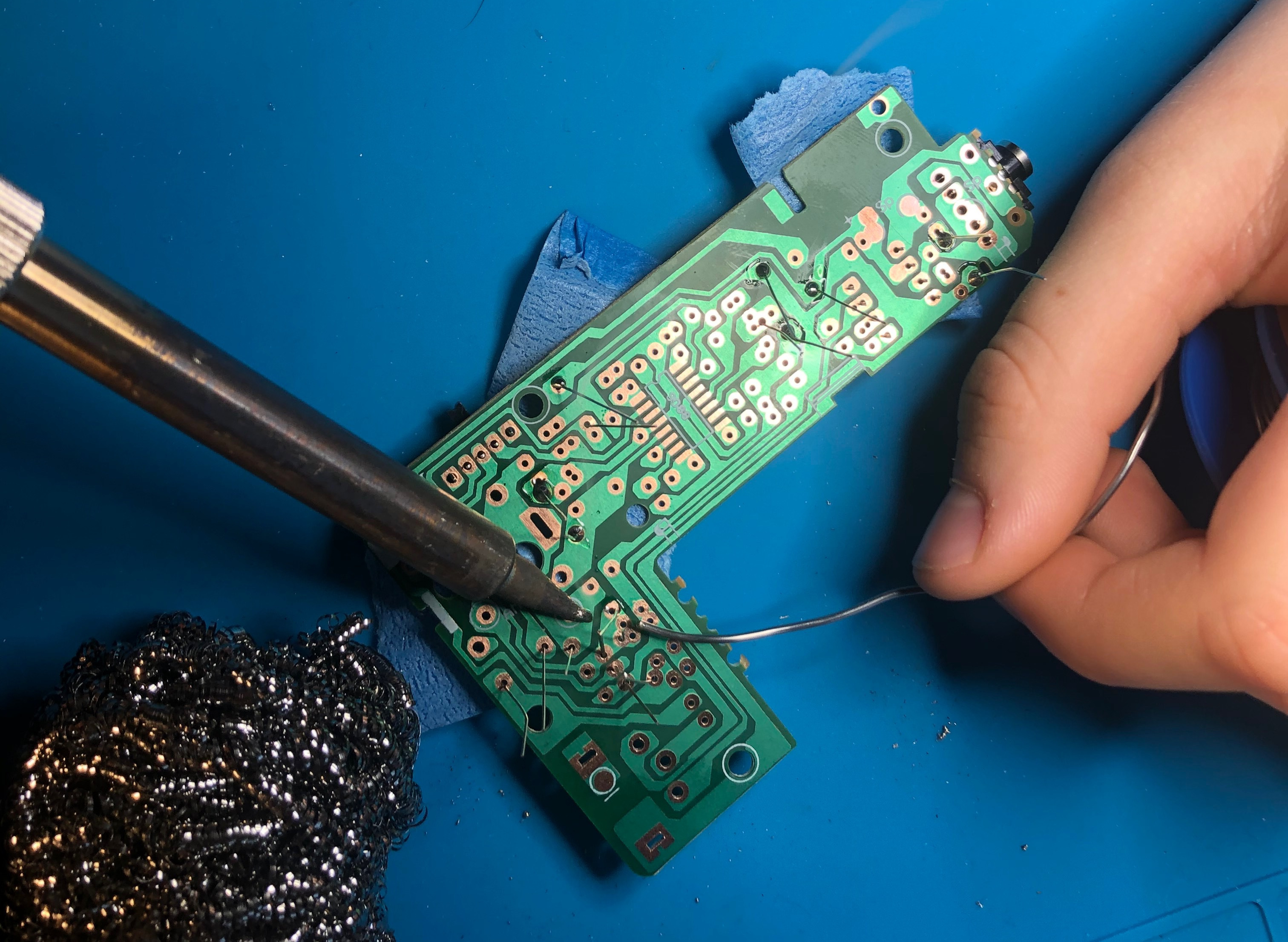

Lotanje

Lotanje.

Lotanje ali spajkanje je v resnici enostavno, potrebno je le nekoliko previdnosti, da se otrok ne opeče.

Lotanje

Lotanje.

Pri spajkanju SMD elementov, konkretno čipa CD9088 na spodnji strani ploščice, je postopek nekoliko drugačen kot pri klasičnih elektronskih elementih (tim. “THT” (Throuh Hole Type) elementi).

Timsko delo

Timsko delo...

Za spajkanje SMD elementov je pri roki smiselno imeti kakšno pinceto, priporočljivo je imeti spajkalnik s čim bolj ostro konico, prav pa bo prišla tudi luč z povečevalno lupo. Na spletu je na voljo veliko prikazov kako spajkati SMD elemente, poiščite si jih in si jih oglejte!

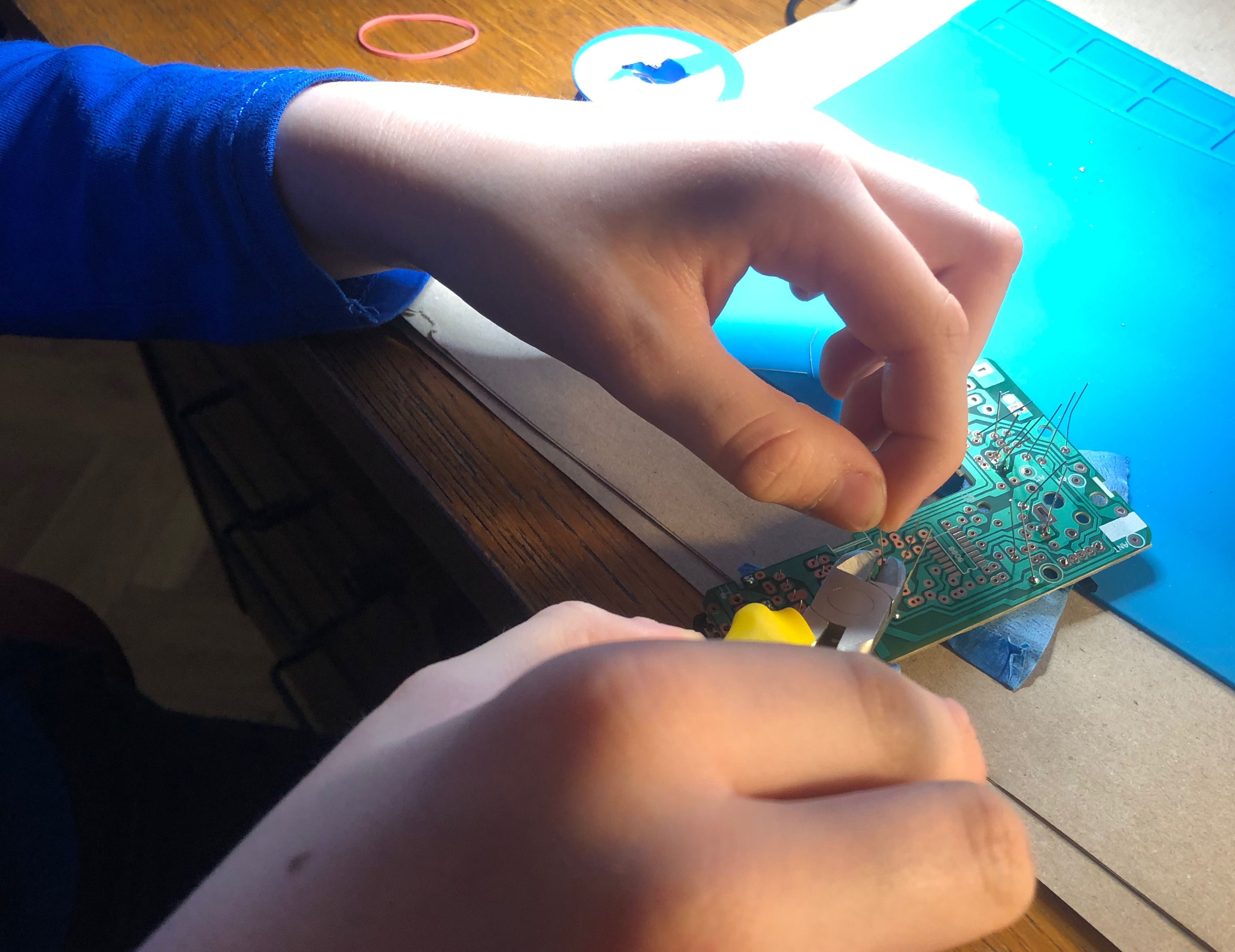

Ščipanje odvečnih žičk

Ščipanje odvečnih žičk.

Ko so elementi prispajkani, je s kleščami potrebno odstraniti odvečne žičke.

Ko je izdelek narejen, pregledamo in po potrebi popravimo spoje. Sledi sestavljanje gumbov za izbor frekvence in glasnosti.

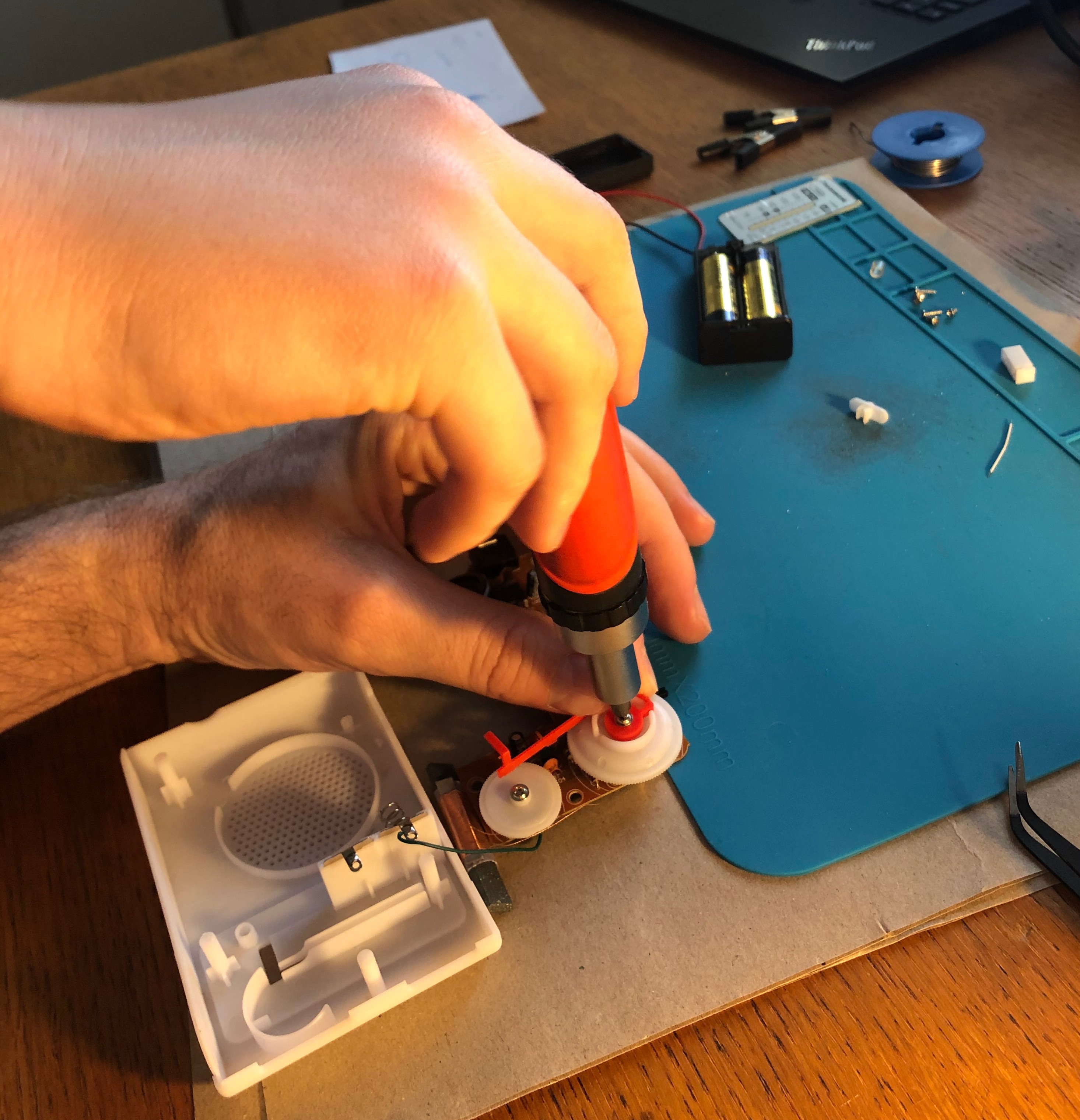

Vijačenje gumbov...

Vijačenje gumbov...

Tukaj žal manjkajo konkretnejša navodila, vendr to ni težava, saj si lahko na internetu poiščemo kakšnega izmed video vodičev, ki podrobno razloži proces izdelave točno tega radia.

Na kratko. Gumb za izbor frekvence (večji gumb, ki se nahaja v kotu) zavrtimo v nasprotni smeri urinega kazalca čisto do konca (sicer ga potem v ohišju ne bomo mogli vrteti ker se nam bo zatikal indikator frekvence), nato pa nanj privijemo rdeči plastični indikator frekvence.

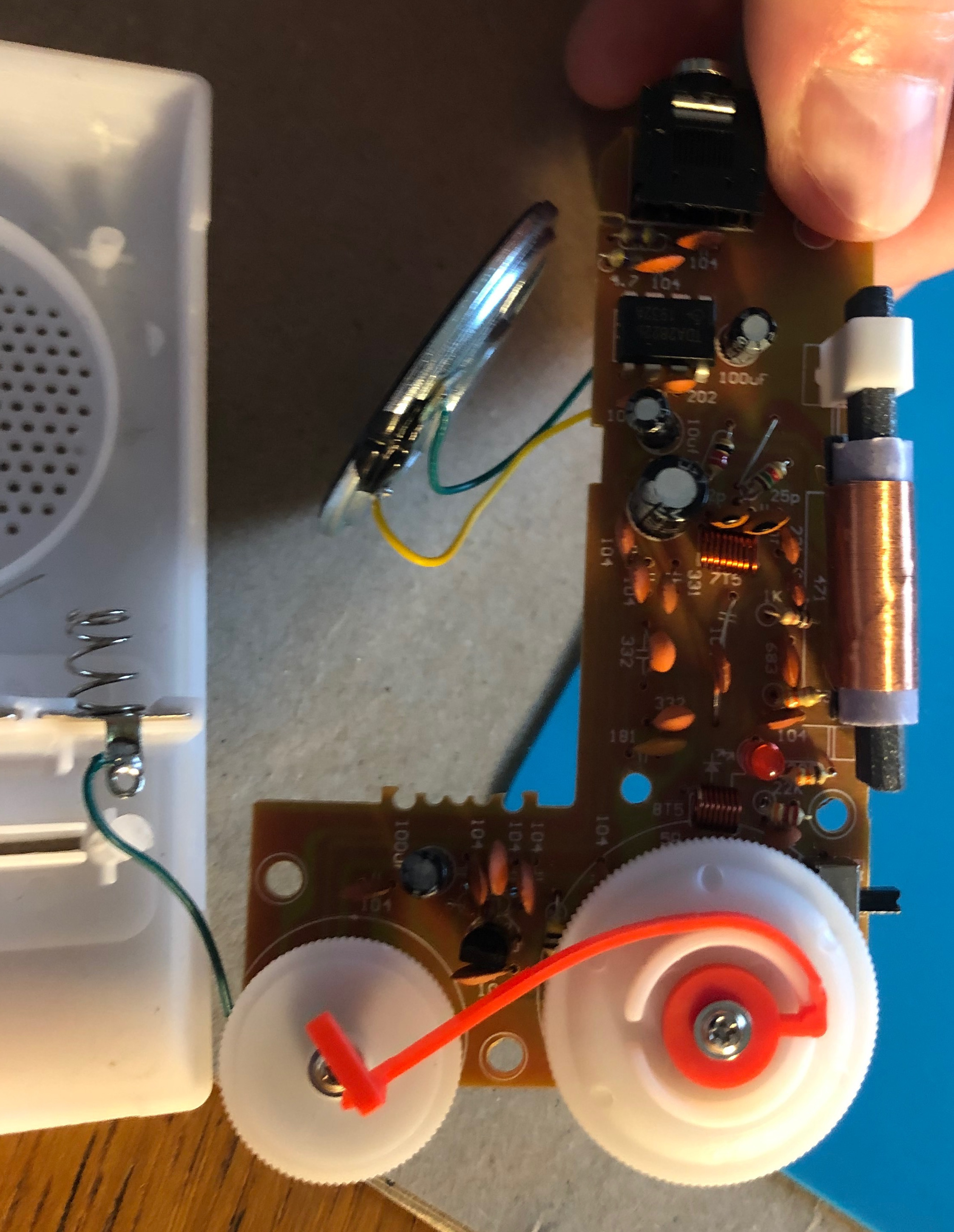

Gumb za nastavitev sprejemne frekvence

Gumb za nastavitev sprejemne frekvence.

Čisto na koncu je potrebno prispajkati še zvočnik, antene in priklop za baterijo. Pri tem si lahko pomagamo s shemo, za pomoč pa so priklopi označeni na spodnji sliki.

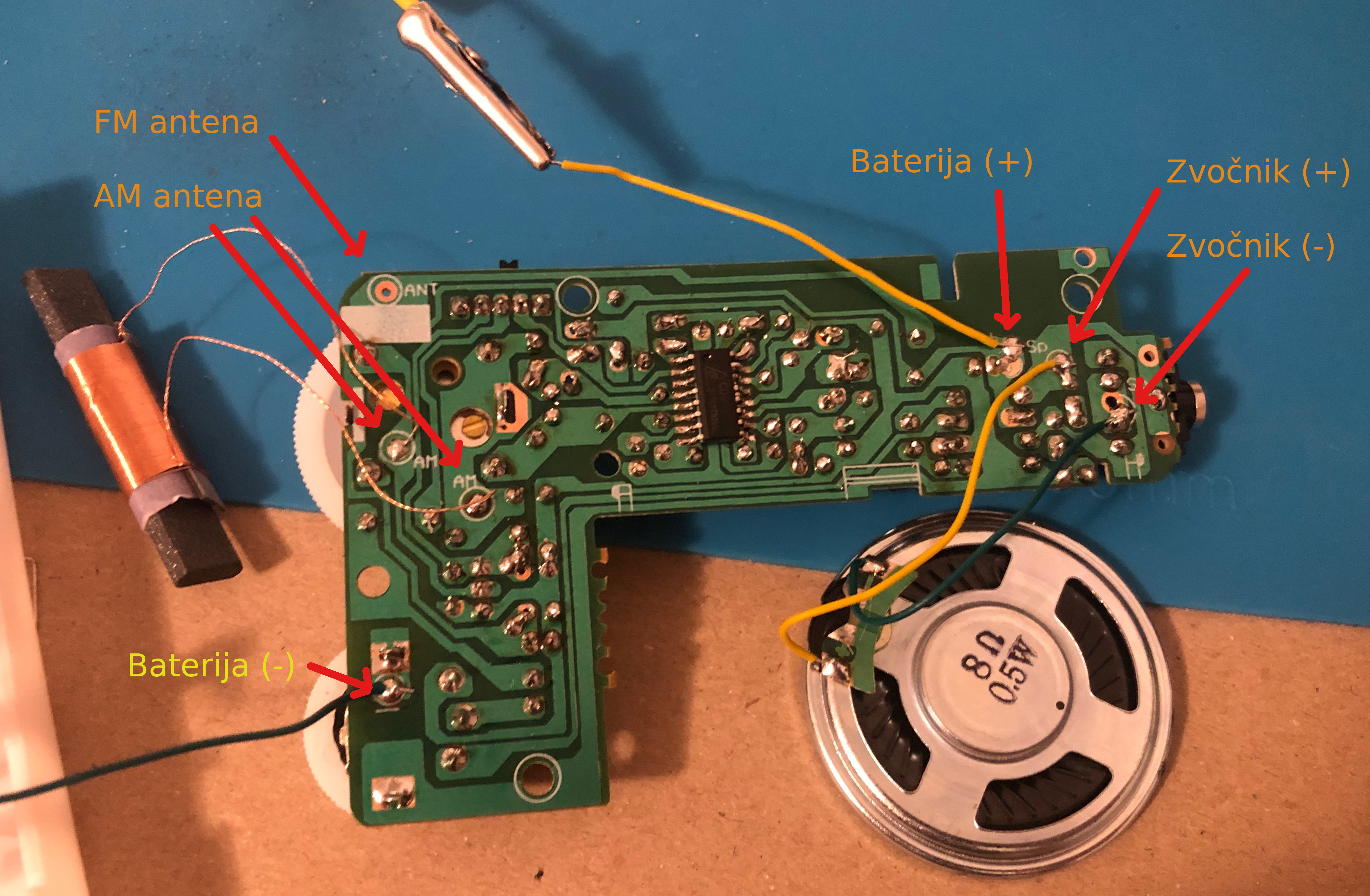

Priklop zvočnika, napajanja in anten

Priklop zvočnika, napajanja in anten.

Na tej točki sledi prvi test. Radio smo priključili na prenosne baterije in samo preverili ali sploh deluje.

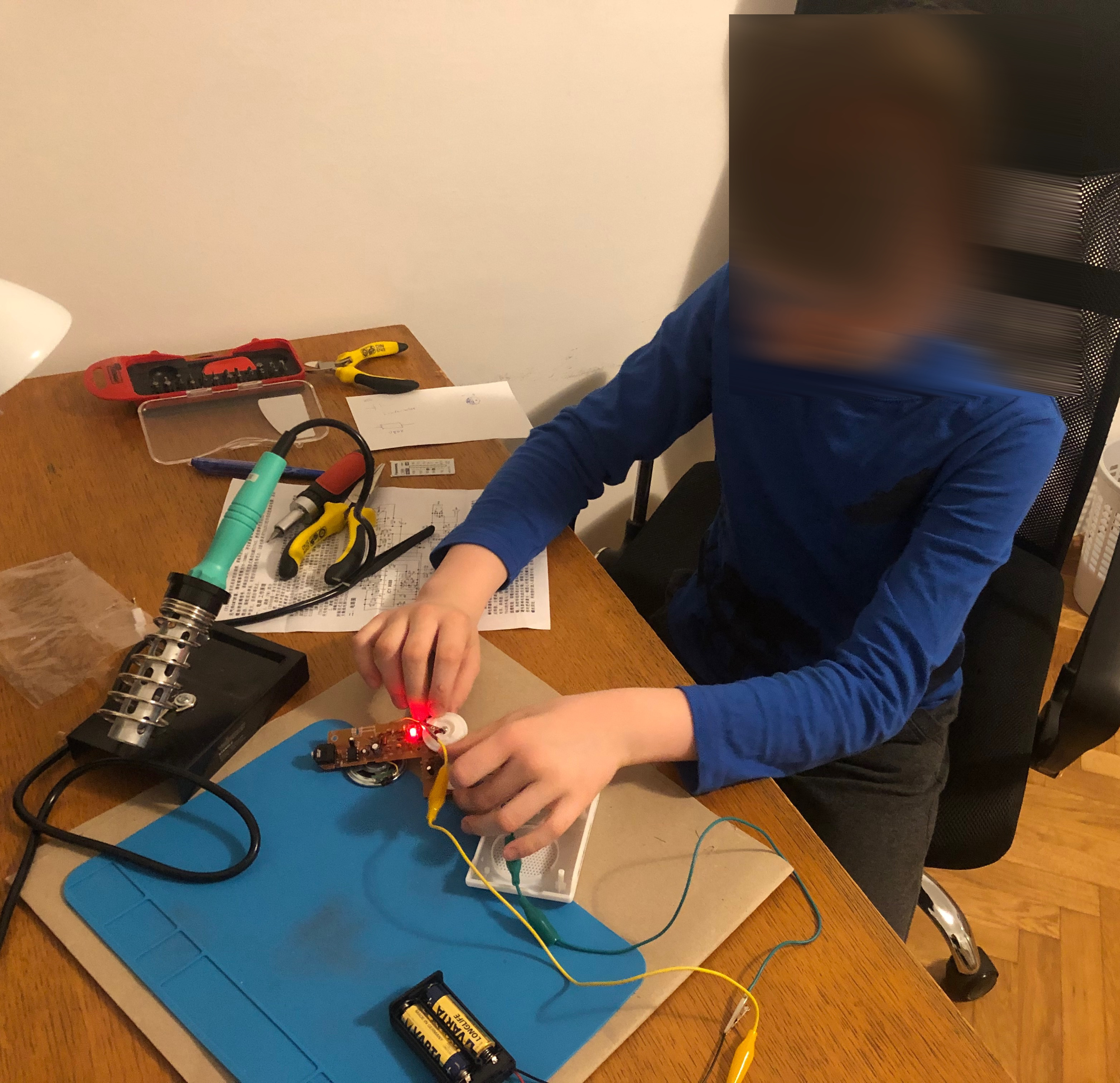

Prvi test

Prvi test.

Test je bil uspešen in sledilo je sestavljanje v ohišje. V plastično ohišje smo najprej vstavili kovinske kontakte za baterije (radio uporablja dve 1,5V AAA bateriji). Pri tem je treba paziti, da kovinske kontakte pravilno obrnemo - kako, je razvidno iz objavljenih slik.

Sestavljanje v ohišje

Sestavljanje v ohišje.

Tuljavo s feritnim jedrom (induktor), ki služi kot AM antena je potrebno s pomočjo plastičnega zatiča pritrditi na ohišje.

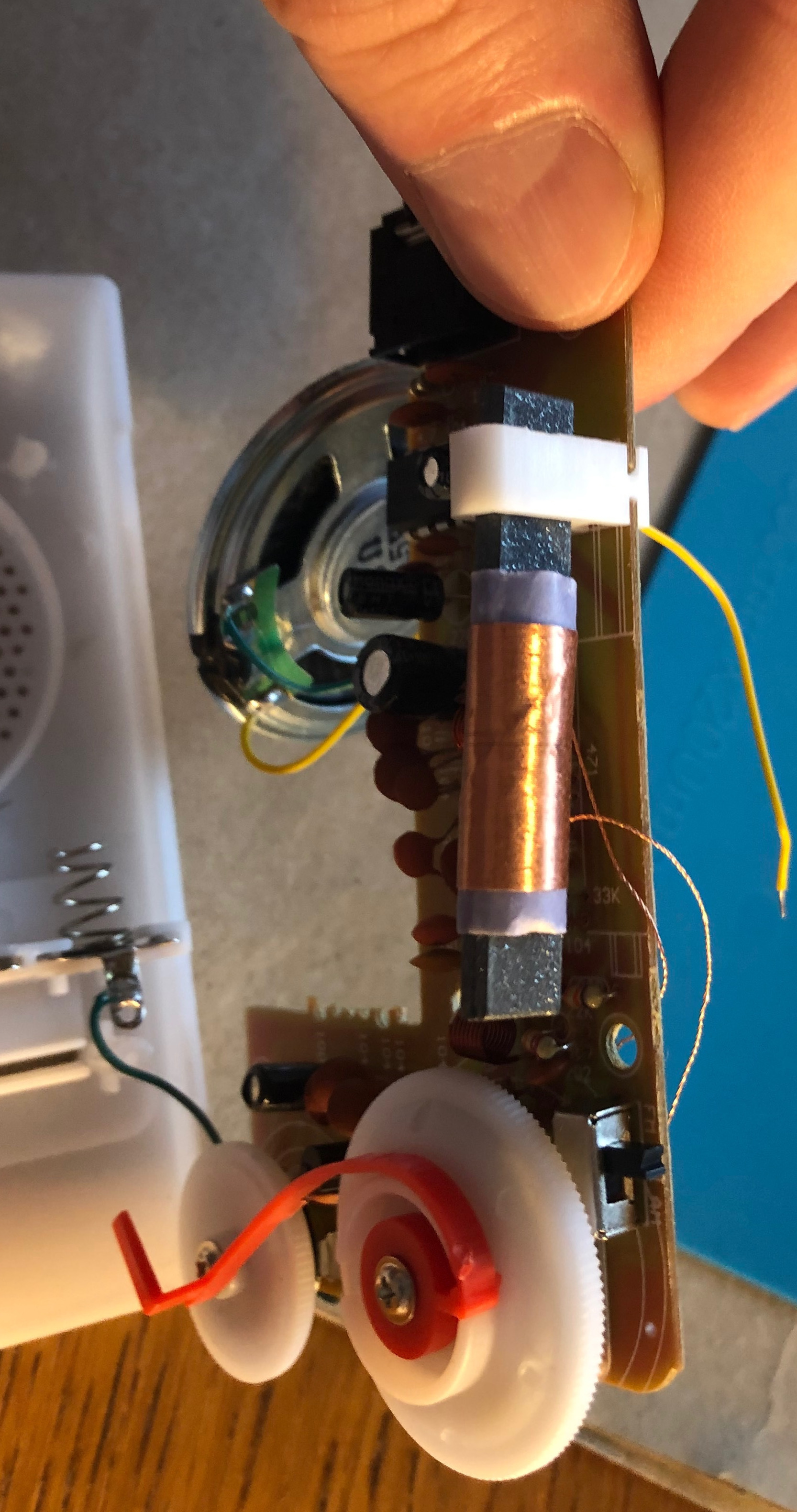

Nosilec tuljave

Nosilec tuljave.

Na koncu na kovinska držala za baterijo prispajkamo še žice (preverimo plus in minus!) ter z žičko povežemo vezje s FM anteno.

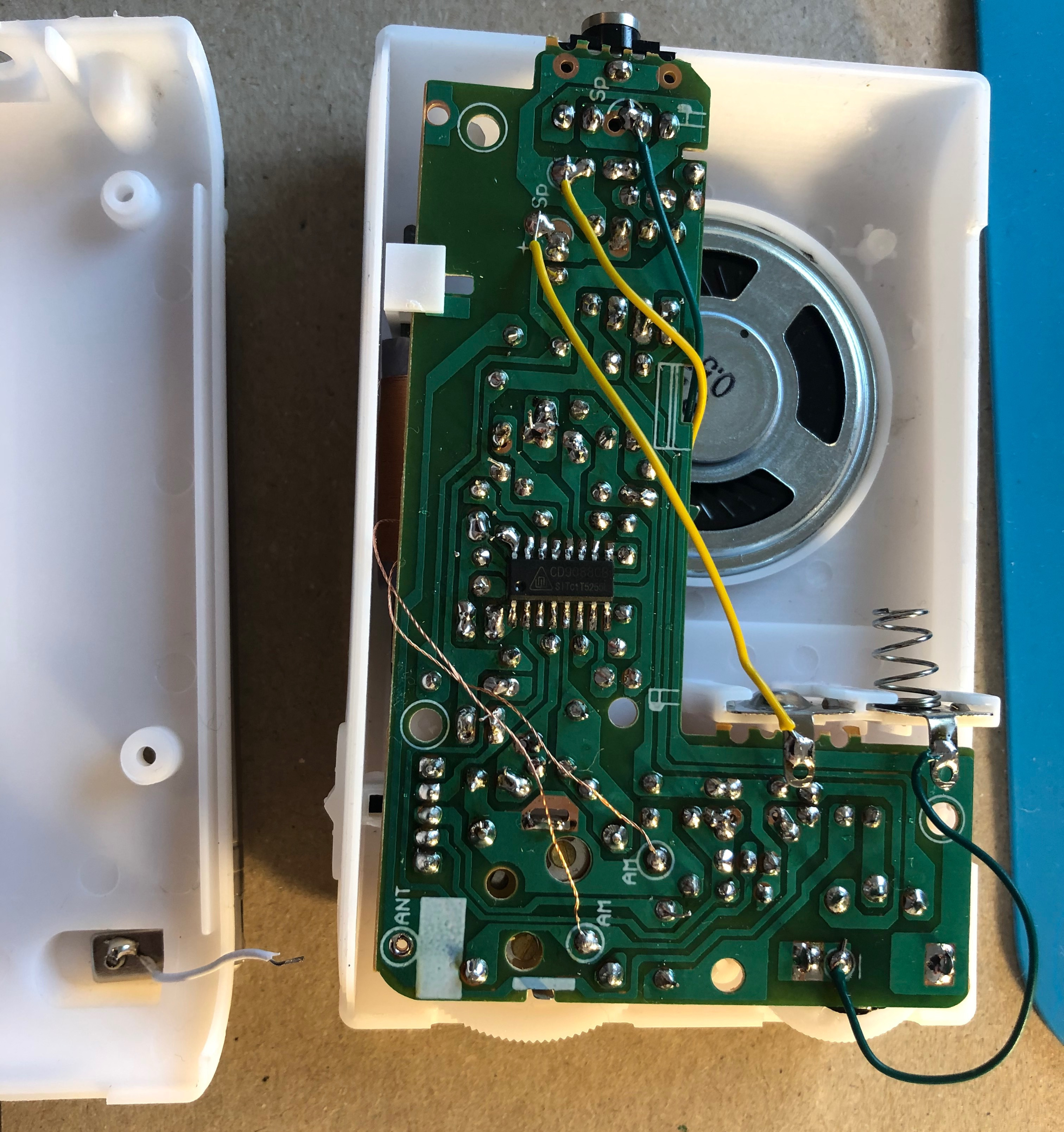

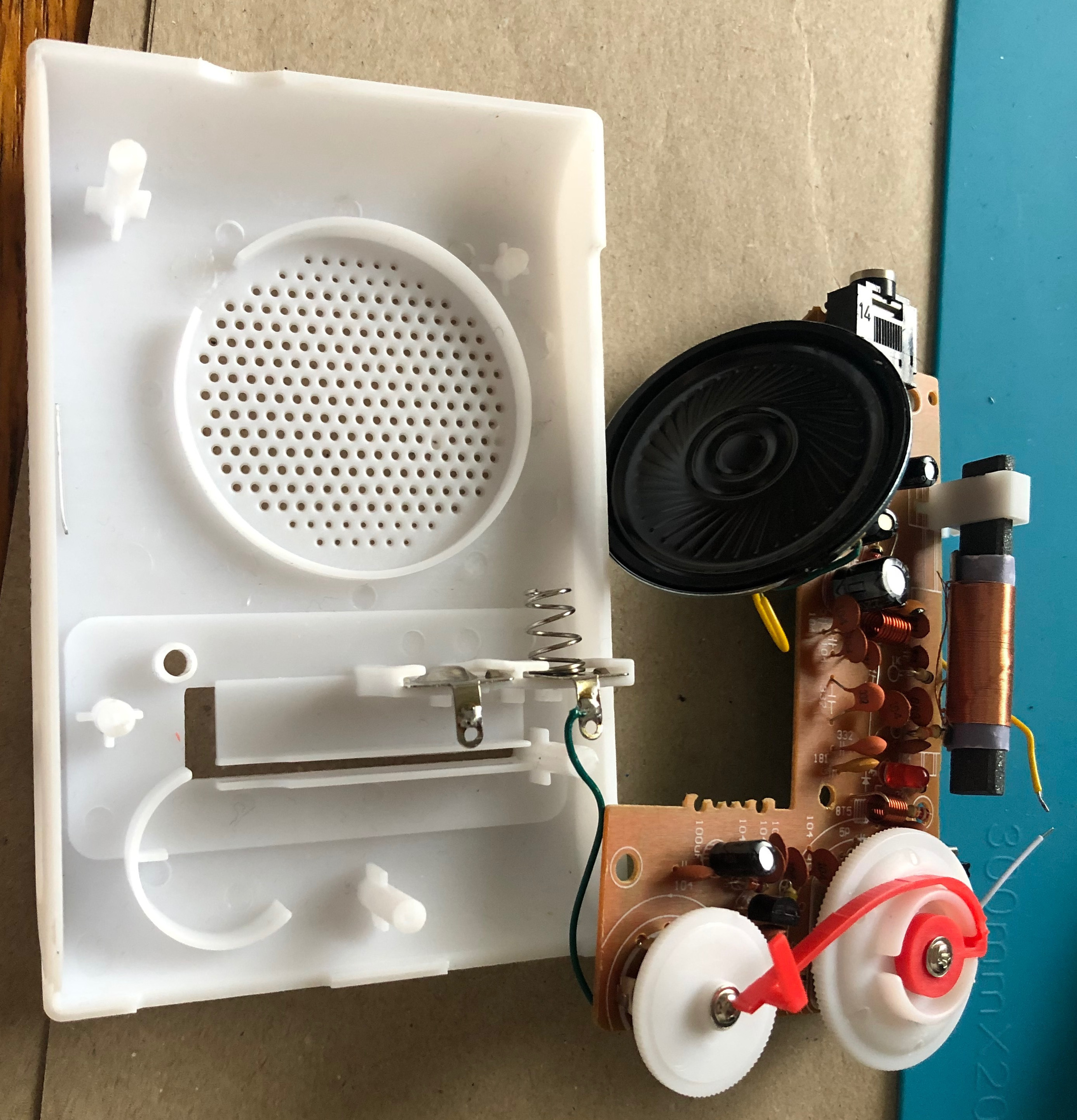

Radio je že skoraj v ohišju

Radio je že skoraj v ohišju.

Sledi pa še sestavljanje plastičnih delov ohišja in privijanje vijakov. Čisto na koncu na plastično ohišje prilepimo še frekvenčno skalo.

S tem je radio končan. Še nekaj slik končnega izdelka.

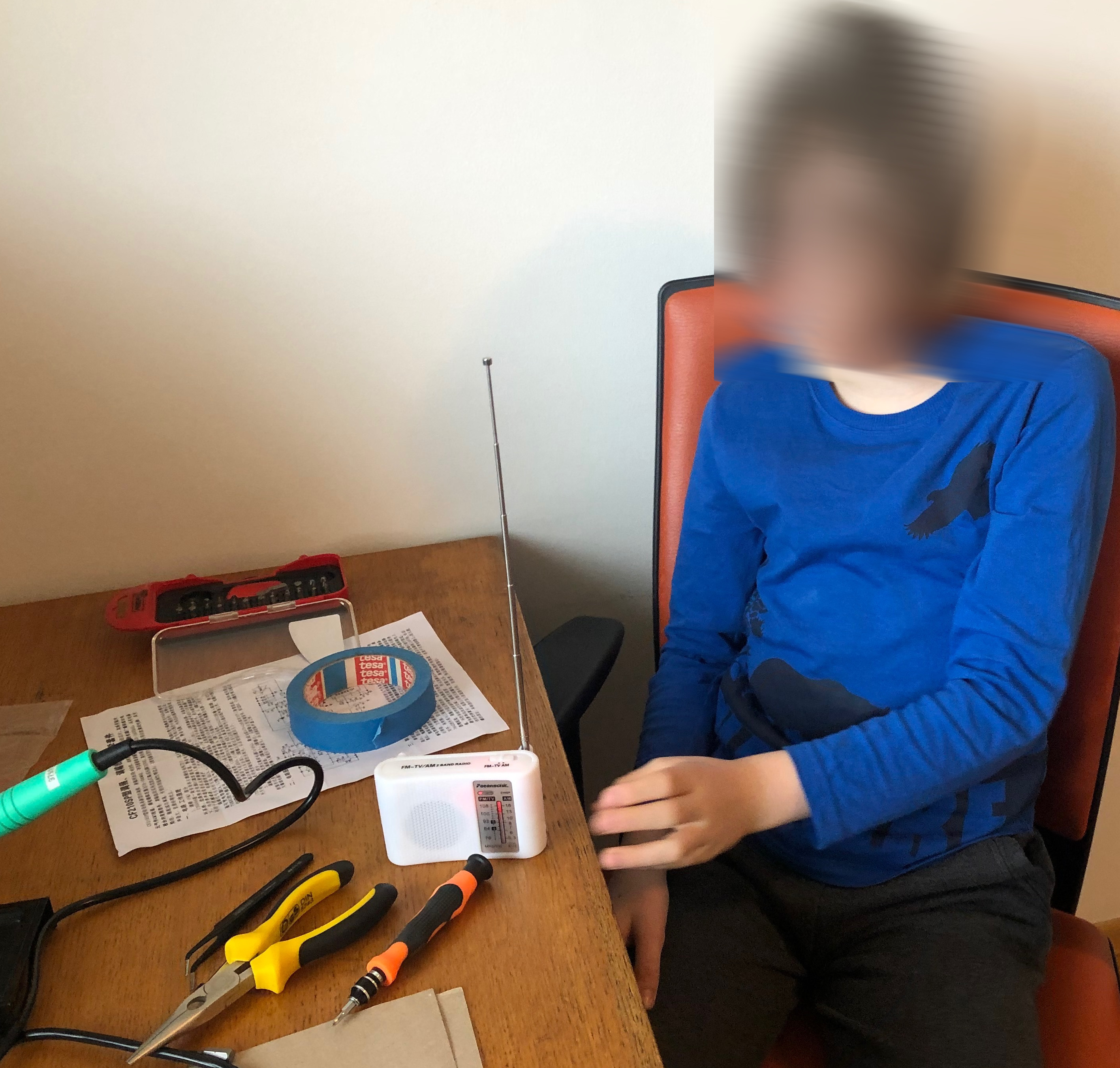

Končni izdelek

Končni izdelek.

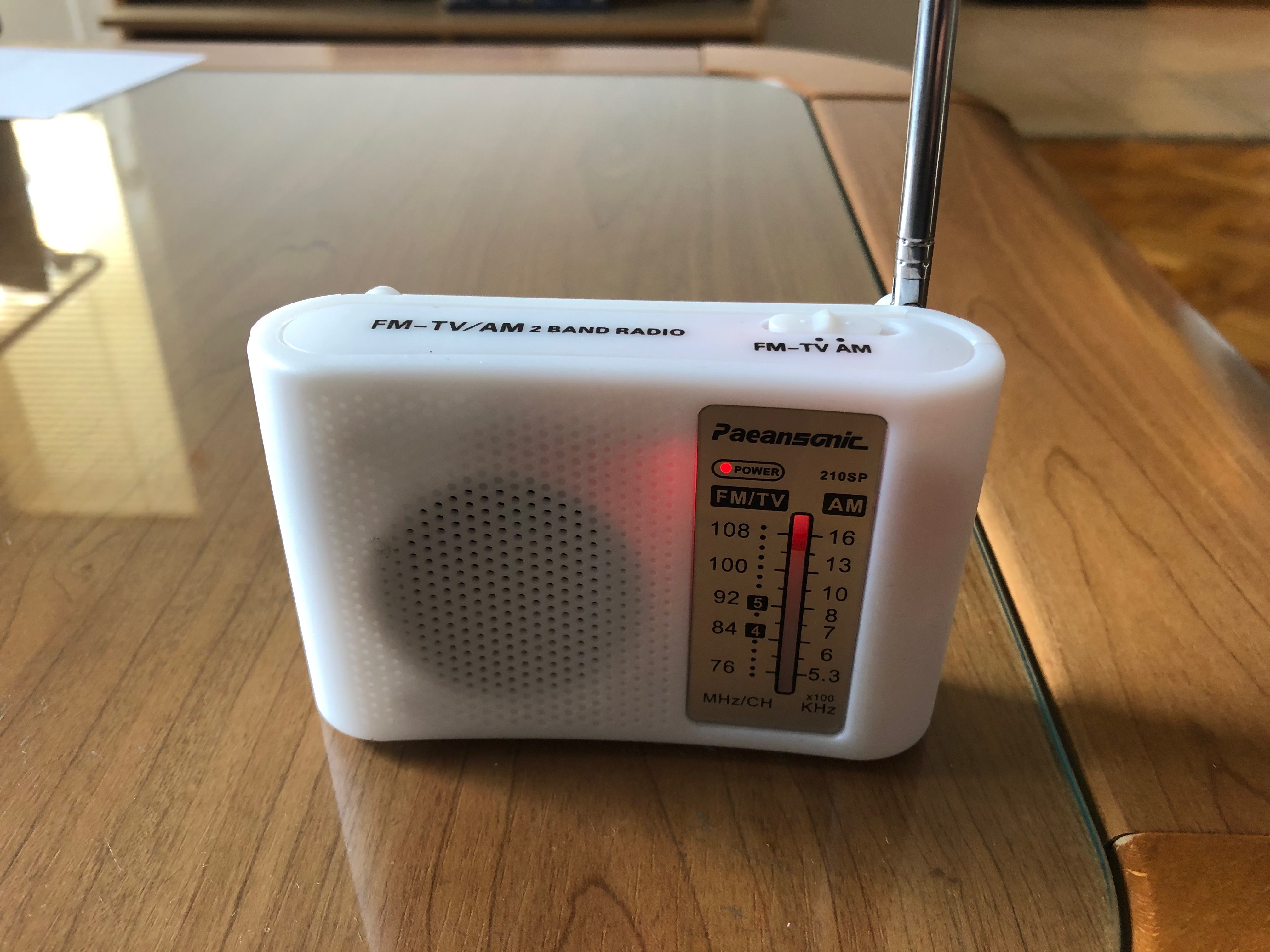

Končni izdelek od spredaj

Končni izdelek od spredaj.

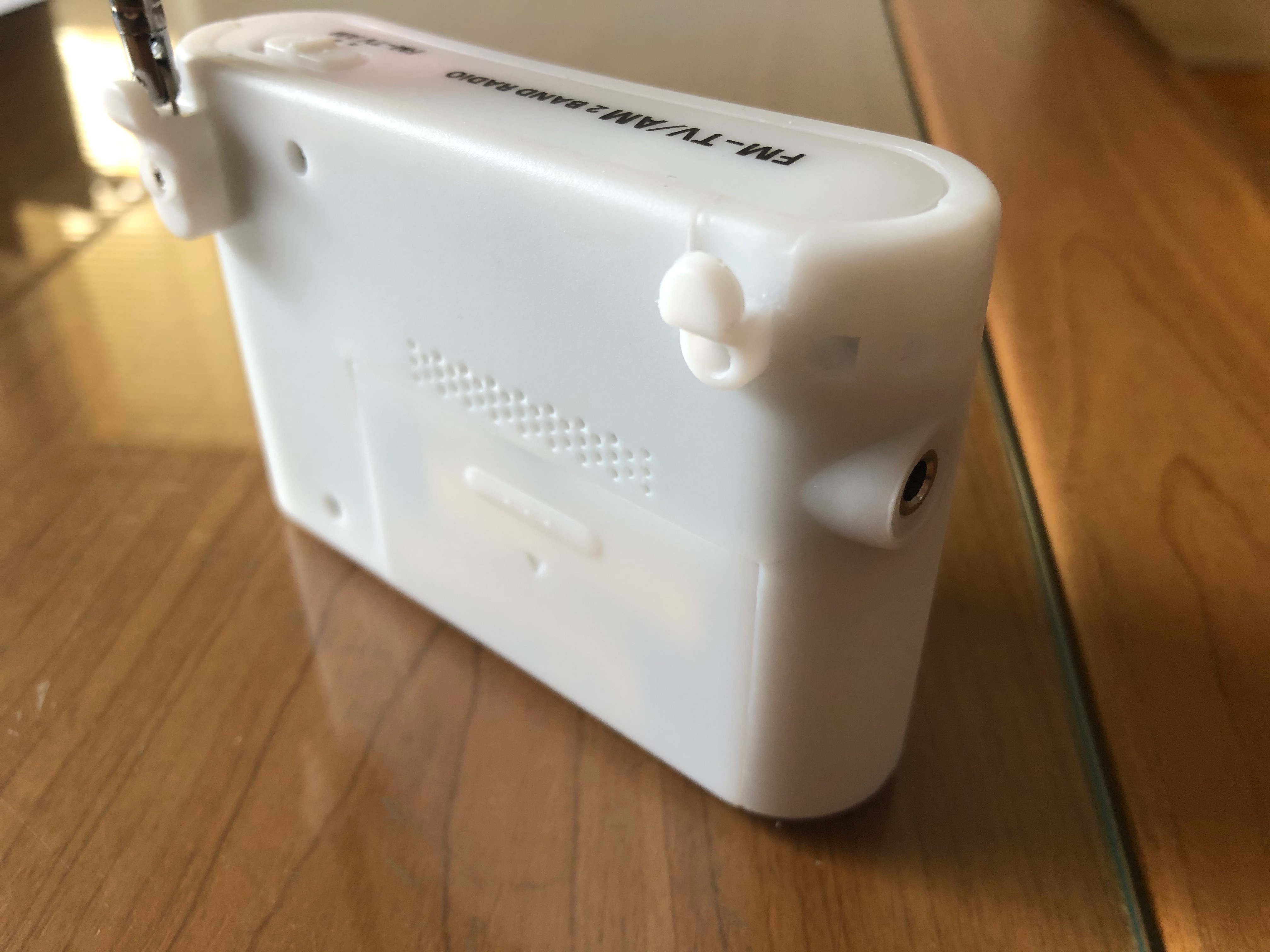

Končni izdelek od zadaj

Končni izdelek od zadaj.

Postopek izdelave radia pa s tem še ni čisto končan. Najprej je treba pospraviti za seboj, sledi pa dolg sprehod v naravo, kjer lahko preiskusimo kako radio deluje na terenu. :)

Za izdelavo radia sva porabila približno 5 ur. Cena kita je okrog 4 EUR. Radio uporablja dve AAA bateriji.
